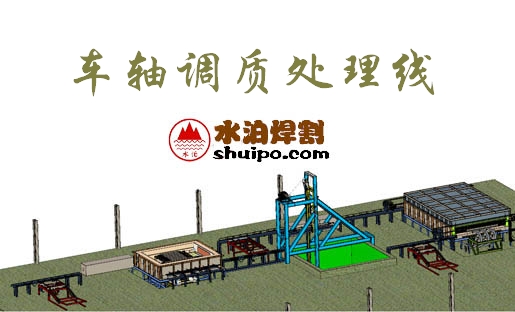

車橋生產線

    采用中頻感應加熱對車軸進行快速提溫→步進梁式電阻爐均溫→出爐入水池冷卻→中頻感應加熱對車軸進行快速提溫→鏈?zhǔn)诫娮锠t保溫→出爐入水池冷卻。

    全自動化控制，現場手動可調，更換產品規格時人工快速調整，方便快捷。

    采用PLC、光電開關等，整條生產線可連續自動生產，也可以使淬火、回火部分單獨工作。

工藝流程：

1、加熱

（1）車軸分批吊裝到加熱爐上料臺架，由鏈條式橫移裝置逐根橫移到入爐輥道上，氣缸推入中頻爐，一個節拍后冷熱料交換，出爐熱料進入步進梁式電阻加熱爐均溫。

2、 淬火

（1）車軸從加熱爐出來，經出爐輥道到翻轉控水輥道，在適當位置定位停止。

（2）車軸由輸送機構送至淬火工位。

3、 回火

（1）車軸控水結束后，離開翻轉控水輥道，由回火爐入爐輥道進入回火中頻爐快速提溫

（2）轉入步進梁式電阻爐中經升溫段和保溫段回火（溫度450-620℃），得到均勻的回火索氏體組織。

（3）由回火爐出爐輥道出爐，隨即入水池冷卻到室溫以防止回火脆性。
